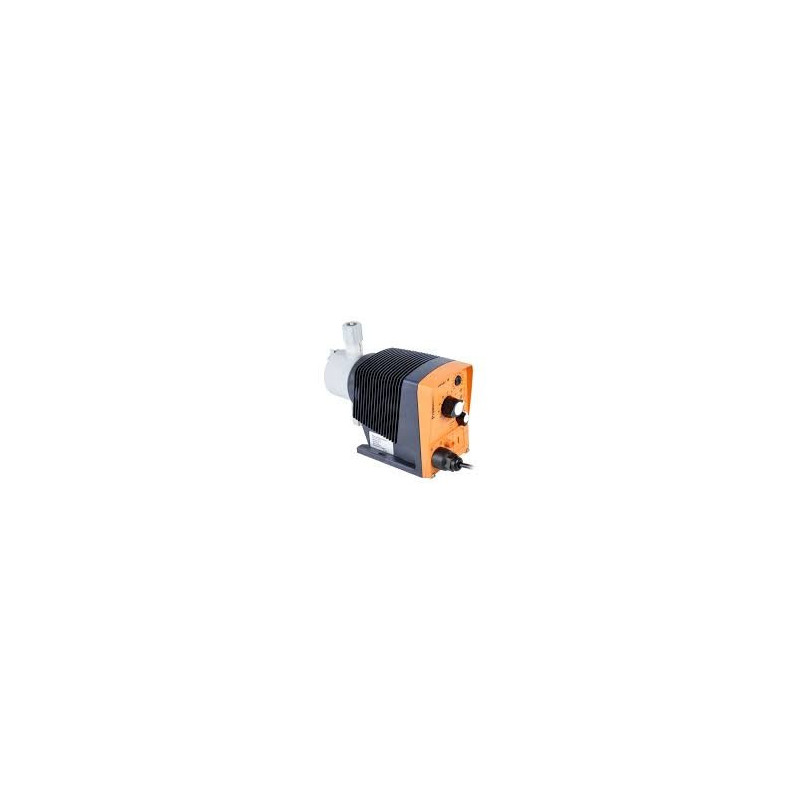

Elektromagnetyczna membranowa pompa dozująca Beta®
Zakres wydajności 0,74 – 32 l/h, 25 – 2 bar
Elektromagnetyczna pompa dozująca do uniwersalnych zastosowań dozowania płynnych mediów w obszarze uzdatniania wody oraz w procesach chemicznych: Elektromagnetyczna membranowa pompa dozująca Beta
®. Ekonomiczna, odporna na obciążenia.
Szczegóły techniczne
- Sterowanie zewnętrzne przy pomocy styków bezpotencjałowych ze zmniejszaniem lub zwiększaniem liczby impulsów, w celu dopasowania do istniejącego nadajnika sygnału od 64:1 do 1:64
- Opcjonalne sterowanie zewnętrzne za pomocą 0/4 – 20 mA oraz styki bezpotencjałowe z zmniejszaniem lub zwiększaniem liczby impulsów od 32:1 do1:32
- Ustawienie częstotliwości skoku w krokach co 10% od 10 – 100% odpowiada 18 – 180 skoków/min.
- Stopniowe ustawienie długości skoku od 0 - 100% (zalecane 30 - 100%)
- Przyłącze na 2-stopniowy czujnik poziomu
- Napięcie zasilania na obszarze o dużym zasięgu 100 – 230 V, 50/60 Hz
- Opcjonalny moduł przekaźnika, który może być później w łatwy i bezpieczny sposób zainstalowany w pompie
- Wersja dla niskiego napięcia 12 – 24 V DC
| Typ pompy |
Wydajność tłoczenia przy maks. przeciwciśnieniu |
Wydajność tłoczenia przy średnim przeciwciśnieniu |
Ilość skoków |
Wielkość przyłącza ∅ zew. x ∅ wew. |
Wysokość zasysania |
Średni pobór mocy |
Waga wysyłkowa |
|
|
|
|
|
|
|
|
|
|
|
PP, NP, PV, TT |
SS |
|
bar |
l/h |
ml/skok |
bar |
l/h |
ml/skok |
Skoki/min |
mm |
mH2O |
W |
kg |
kg |
| Beta® b |
| BT4b 1000*** |
10 |
0,74 |
0,07 |
5,0 |
0,82 |
0,08 |
180 |
6 x 4 |
6,0** |
7,2 |
2,9 |
3,6 |
| BT4b 1601*** |
16 |
1,1 |
0,10 |
8,0 |
1,4 |
0,13 |
180 |
6 x 4 |
6,0** |
9,6 |
2,9 |
3,6 |
| BT4b 1602*** |
16 |
2,2 |
0,20 |
8,0 |
2,5 |
0,24 |
180 |
6 x 4 |
6,0** |
11,2 |
2,9 |
3,6 |
| BT4b 1604*** |
16 |
3,6 |
0,33 |
8,0 |
4,3 |
0,40 |
180 |
6 x 4 |
6,0** |
15,2 |
3,1 |
3,9 |
| BT4b 0708*** |
7 |
7,1 |
0,66 |
3,5 |
8,4 |
0,78 |
180 |
8 x 5 |
6,0** |
15,2 |
3,1 |
3,9 |
| BT4b 0413 |
4 |
12,3 |
1,14 |
2,0 |
14,2 |
1,31 |
180 |
8 x 5 |
3,0** |
15,2 |
3,1 |
3,9 |
| BT4b 0220 |
2 |
19 |
1,76 |
1,0 |
20,9 |
1,94 |
180 |
12 x 9 |
2,0** |
15,2 |
3,3 |
4,4 |
| BT5b 2504 |
25 |
2,9 |
0,27 |
10,0 |
5 |
0,46 |
180 |
8 x 4**** |
6,0** |
19,2 |
4,5 |
5,3 |
| BT5b 1008 |
10 |
6,8 |
0,63 |
5,0 |
8,3 |
0,76 |
180 |
8 x 5 |
6,0** |
19,2 |
4,5 |
5,3 |
| BT5b 0713 |
7 |
11 |
1,02 |
3,5 |
13,1 |
1,21 |
180 |
8 x 5 |
4,0** |
19,2 |
4,5 |
5,3 |
| BT5b 0420 |
4 |
17,1 |
1,58 |
2,0 |
19,1 |
1,77 |
180 |
12 x 9 |
3,0** |
19,2 |
4,7 |
5,8 |
| BT5b 0232 |
2 |
32 |
2,96 |
1,0 |
36,2 |
3,35 |
180 |
12 x 9 |
2,0** |
19,2 |
5,1 |
6,6 |
| Pompy dozujące Beta® b z samoodgazowującą głowicą dozującą bez obejścia |
| BT4b 1602 |
10 |
1,4 |
0,13 |
8,0 |
1,7 |
0,16 |
180 |
6 x 4 |
1,8** |
11,2 |
2,9 |
– |
| BT4b 1604 |
10 |
2,7 |
0,25 |
8,0 |
3,6 |
0,33 |
180 |
6 x 4 |
1,8** |
15,2 |
3,1 |
– |
| BT4b 0708 |
7 |
6,6 |
0,61 |
3,5 |
7,5 |
0,69 |
180 |
8 x 5 |
1,8** |
15,2 |
3,1 |
– |
| BT4b 0413 |
4 |
10,8 |
1,00 |
2,0 |
12,6 |
1,17 |
180 |
8 x 5 |
1,8** |
15,2 |
3,1 |
– |
| BT4b 0220 |
2 |
16,2 |
1,50 |
1,0 |
18 |
1,67 |
180 |
12 x 9 |
2,0** |
15,2 |
3,3 |
– |
| BT5b 1008 |
10 |
6,3 |
0,58 |
5,0 |
7,5 |
0,69 |
180 |
8 x 5 |
1,8** |
19,2 |
4,5 |
– |
| BT5b 0713 |
7 |
10,5 |
0,97 |
3,5 |
12,3 |
1,14 |
180 |
8 x 5 |
1,8** |
19,2 |
4,5 |
– |
| BT5b 0420 |
4 |
15,6 |
1,44 |
2,0 |
17,4 |
1,61 |
180 |
12 x 9 |
1,8** |
19,2 |
4,7 |
– |
Pompy dozujące Beta
® b z głowicami do mediów o zwiększonej lepkości odznaczają się wydajnością dozowania mniejszą o 10 – 20% w przypadku wszystkich mediów i nie są pompami samozasysającymi. Złącze G 3/4-DN 10 z końcówką do węża d 16-DN 10.
| * |
Podane parametry eksploatacyjne stanowią gwarantowane wartości minimalne, ustalone przy użyciu wody jako medium w temperaturze. |
| ** |
Wysokość zasysania z napełnioną głowicą dozującą i napełnionym wężem ssawnym, przy samoodgazowującej głowicy dozującej bez powietrza w wężu ssawnym. |
| *** |
Do zastosowań specjalnych, np. w basenach kąpielowych, dostępne są typy pomp ze zredukowanym ciśnieniem w stopniach ciśnieniowych 4, 7 i 10 bar. Więcej informacji na zamówienie. |
| **** |
W wersji ze stali nierdzewnej, rozmiar przyłącza 6 mm. |
Wszystkie dane określone przy temperaturze wody 20 °C.
Materiały mające kontakt z medium
|
Głowica dozująca |
Przyłącze ssawne/ tłoczne |
Gniazdo kulowe |
Uszczelnienia |
Kulki |
| PPT |
Polipropylen |
PVDF |
PVDF |
PTFE |
Ceramika |
| NPT |
Szkło akrylowe |
PVDF |
PVDF |
PTFE |
Ceramika |
| PVT |
PVDF |
PVDF |
PVDF |
PTFE |
Ceramika |
| TTT |
PTFE z dodatkiem grafitu |
PTFE z dodatkiem grafitu |
Ceramika |
PTFE |
Ceramika |
| SST |
Stal nierdzewna nr fabr. 1.4404 |
Stal nierdzewna nr fabr. 1.4404 |
Ceramika |
PTFE |
Ceramika |
Powtarzalność dozowania: ±2% przy zastosowaniu zgodnie ze wskazówkami zawartymi w instrukcji obsługi. Dopuszczalna temperatura otoczenia –10°C do +45°C.
| Stopień ochrony: |
IP 66, klasa izolacji F |
